多功能研磨机
昊星科技是中国发明协会、中国质量监督检验协会、中国食品和包装机械工业协会、温州机电技术协会、温州机电工程师委员会委员、食品制药机械行业协会、中国食品制药机械生产基地等成员单位,产品ISO9001认证、执行Q/WHX0等企标、国标JB和国际标准,自从2000年至今获得胶体磨、高效固液乳化研磨泵、高效固液乳化研磨泵、全自动多功能水粉混合乳化研磨泵、管线式高剪切乳化胶体磨机、高速粉液混合研磨机、活性浆料分散混合研磨后处理设备、研磨机、高速乳化均质混合机、钛白炭黑湿式超微粒后处理成套设备、多功能乳化混合机、多级粉碎研磨乳化胶体磨.....,2013年期间研发钛白用微细连续研磨机获浙江省科学技术成果、开发区2014年度科技成果奖励、并荣获浙南产业集聚区经济技术开发科技型企业、温州市(创新型)科技企业、浙江省科技成果奖、浙江省科技型中小企业。
我公司专业致力于设计、开发、制造、加工销售食品机械设备,化工机械设备,制药机械设备: 多功能研磨机、立式胶体磨、管线式胶体磨、返流式胶体磨、封闭式胶体磨、分体式胶体磨、卧式胶体磨、低温胶体磨、高温研磨机、钛白研磨泵、白炭黑打浆泵(机型为:剪切胶体均化机、高剪混合均化泵)分散研磨型粉碎泵、耐磨耐腐蚀研磨泵、高速打浆泵、白酒糟粉碎机、高剪切研磨机、多功能均化研磨机组、乳化机、分散机、水粉混合器、混合机、打浆机、乳化均质泵、胶体泵、高剪切分散机、高效乳化混合泵、螺杆泵、气动浆料泵、混合泵、高剪切分散乳化泵、自动洗罐器、水处理设备、浓缩设备、过滤设备、夹层锅、冷热缸、反应釜、发酵罐、储罐、配料罐、阀门管道配件及机电类产品,服务于食品化工制药工业、生物、农业、交通、能源、建筑、轻工、汽车、船舶、矿山、冶金、航空航天、高校科研院所重点实验室等国民经济重要产业。
众所周知,在过去为了更快地满足工业发展的需求,我国购置引进了大量国外先进的全新或二手进口设备,然而,自从2008年9月美国“次贷危机”居然演变成全球“金融危机”。2020年疫情肆疟全球,经济严重受损。近几年制造产业在痿缩,生产加工成本反而大幅度上涨,特别是一些进口的设备备品备件价格更是超出企业承受的范围,而进口设备备品备件引进繁杂而周期长,在使用中进口设备的很多零部件已经消耗殆尽和老化,进口设备难免产生跑冒滴漏的故障,进口备品备件的更换周期无形延误或断供。为了保证设备的正常运转,降低维护保养成本,最好办法就是进口设备实现国产化改造。因此,公司利用自身的科技创新型企业优势,一如继往为中国医药、化工、食品、生物工程等高黏度、高难度的介质的处理使用原进口设备国产化改造而设计、研制替代产品。所有设备均为客户量身定做,包括实验室到工业生产及成套装置,并逐步在所覆盖的行业中打造出2-5款产品,来满足用户差异化的不同需求。管线式多功能研磨机、钛白用微细连续研磨机获得科技发展项目立项和浙江省科学技术厅科技成果;纳米级研磨泵、智能型低温胶体磨;智能低温胶体研磨组合设备、全自动水粉混合乳化研磨涂料成套设备、高效料液混合成套工程设备、石墨烯纳米分散锥体磨、管线式胶体磨、钛白炭黑多功能研磨机、胶体均化机、管道磨、纳米级研磨泵、高效混合机、研磨型粉碎泵、分散研磨机、白酒糟清洁能源粉碎机组、高碳醇&有机硅脂设备组等新产品。注重设备在线24连续自动化作为可提高产能,优化工作效率,精确掌控产品品质,节能环保,控制成本的优势产品,新型替代进口设备已广泛应用于各行业。
应用案例:智能低温胶体磨组合设备JM-FBF140-2Z应用台湾上工植物原生态研磨粉碎制剂工程;JM-W300AC55KW型多功能纳米锥体磨(石墨烯的高端智能裝备制备)应用于贵州鼎玺烯材高科技是年产量100吨石墨烯生产线,采用的是物理剥离法,最大限度保留石墨烯纳米材料特性;耐腐蚀耐磨特殊钢精制JM-W250AD37型应用OSC Siam Silica CO.,Ltd.、美国陶氏、上海凯赛、中海亚,中林化等活性炭、碳酸钙等水处理材料项目工程;中石化北京燕山催化剂厂、中海亚环保材料、杭州凯明催化剂股份等催化剂化工工程项目;JM-W300AD-F大型胶体磨(研磨泵型)用于黑金科技、国柴乳化清洁柴油,煤焦油,沥青乳化工程项目;JM-W180AC用于东莞钻脂、中石化重庆分公司、一坪润滑油、纳拓(上海)润滑技术的合成脂制备;多功能研磨机(卫生级泵式)JM-WB300AB、WB250AB-2系列应用嘉必优万吨生物工程ARA+DHA(发酵法)单体工厂;海圣鱼粉厂粉碎鱼虾浆,亚泰蕃茄酱和辣椒酱及化肥大型生产线;改性白炭黑大型打浆泵用于华宇炭黑、黑猫,双龙,立安东,泰国硅暹,吉清等年产5年吨二氧化硅滤饼高速制浆改性研磨工程项目;JM-W200AB22系列高剪切多功能研磨机泵应用于年产2万吨佳莹,新旺,巴斯伏阻燃材料工程;JP-W200AC管道胶体磨、JP-W250A55系列管道磨式10台大型研磨泵成功应用于年产8万吨四新高碳醇&有机硅乳液设备组,消泡剂设备组等工程项目;JP250AD-F分体式研磨泵和大型胶体磨JM-W250AB、W250AD-2系列钛白粉研磨机应用在东方钛业、攀钢渝钛、金浦钛业、东佳集团、大互通钛业、钛海料技、惠云钛业、兴茂钛业、金龙钛业、海峰鑫化工、南京钛白化工等公司的多条年产4-20万吨精钛粉(钛渣)制取改性钛白(二氧化钛)包膜的中端制备。以及涉及南海霸力化工、上海汇润胶粘剂、福尔波粘合剂(广州)、江阴贝瑞森生化技术、永得利胶囊、钱江胶囊、中亚胶囊、浙江绿健胶囊、康恩贝集团、仙琚药业、新昌制药、中柴新能源有限公司、中国橡胶集团特种材料研究所等胶粘剂、化学试剂、医药制剂等项目工程。昊星机械设备在管道联接密闭性好,使含颗粒高效迅速分散解聚、搅拌混合、打浆均化、研磨粉粒和输送自动一体化工艺处理上有了更大发挥,与类似产品比较在其节能和生产效率的数倍,效益显著
昊星HAOSTARS多功能研磨机JM/CM2000/(Colloid mill 2000)胶体磨系列性能特点:
多功能研磨机研磨机和研磨泵/管线式胶体磨(研磨胶体泵)CM2000/系列(65、80、90、100、120、140、180、200、250、320、400、500)/钛白炭黑超微粒制浆设备/石墨油墨粉碎研磨机组/多功能研磨机研磨泵,结构紧奏,外形新颖,整体紧凑,环保节能。适用于超大流量的谷物类物料的粉碎作用,对于皮渣类物料的进一步粉碎要求的效果尤为显著。如:辣椒、番茄皮渣、甜玉米、老玉米、大薯、白兰豆、大豆、菠萝、木薯、秸秆、海藻、催化剂、混悬液、煤焦油、重油、乳化混合油、生物、化工、炭黑、白炭黑、钛白粉、麦、饲料、鱼饵、包谷酒糟、白酒糟、啤酒糟、船用垃圾、生活垃极、畜牧垃极、餐厨污水处理、水产品废料等食品、化工、制药、日化、生物工程等行业.
执行国家标准GB/T 14466和SINOSTARS企业标准Q/WHX02-2019。
机体部位与物料接触部件均采用不锈钢材料。机架及电动机钢铁油漆。
配卧式电动机,机体与电机连体同轴心转动构造。故称卧式胶体磨;采用管道连接方法:法兰、螺口、快装卡箍、快装活接螺纹称管线式胶体磨。
设计新型,操作使用简单,安装维护方便,体积小、效率高等特点。
为湿式超微粒研磨、粉碎、乳化、混合、分散、均质、搅拌等高效功能。
适用于各类乳状液或膏状物介质物料,处理物料粘稠密度可5000-10000厘泊的介质。
可按照客户对加工物料不同的酸度、碱度、浓稠度等性质特殊要求定制生产。
CM2000(国际标准代码COLLOIDS MILL 2000)等同于JM(企业标准代码)胶体磨系列 技术参数表
技术参数 产品类型 | 乳化细度(um) 单循环或多循环 | 按物料性质而变化(产量) (T/h) | 磨盘直径 (mm) | 进口直径 (mm) | 出口直径 (mm) | 冷却循环管接头外径 (mm) | 主要转速 (r/min) | 电机 功率 (Kw) | 外形尺寸 (长×宽×高) | 重量(Kg) |
CM2000/500-2 | 2-50 | 10-50 | Ø500 | Ø150 | Ø80 | Ø12 | 1450-2900 | 45-200 | 1300×650×1300 | 620 |
CM2000/400-2 | 2-50 | 10-40 | Ø400 | Ø150 | Ø80 | Ø12 | 1450-2900 | 37-200 | 1200×650×1300 | 580 |
CM2000/350-2 | 2-50 | 6-35 | Ø350 | Ø125 | Ø80 | Ø12 | 1450-2900 | 37-55 | 1300×600×1200 | 490 |
CM2000/320-2 | 2-50 | 6-30 | Ø320 | Ø125 | Ø80 | Ø12 | 2900 | 37 | 1300×600×1200 | 450 |
CM2000/320a-2 | 2-50 | 6-30 | Ø320 | Ø125 | Ø80 | Ø12 | 2900 | 45-55 | 1300×600×1200 | 500 |
CM2000/250a-2 | 2-50 | 5-20 | Ø250 | Ø125 | Ø60 | Ø12 | 2900 | 30 | 1200×550×1150 | 355 |
CM2000/250b-2 | 2-50 | 5-20 | Ø250 | Ø125 | Ø60 | Ø12 | 2900 | 37 | 1200×550×1150 | 395 |
CM2000/200a-2 | 2-50 | 5-10 | Ø200 | Ø100 | Ø50 | Ø12 | 2900 | 15 | 1150×550×1100 | 210 |
CM2000/200b-2 | 2-50 | 4-10 | Ø200 | Ø100 | Ø50 | Ø12 | 2900 | 22 | 1150×550×1100 | 235 |
CM2000/200c-2 | 2-50 | 4-12 | Ø200 | Ø100 | Ø50 | Ø12 | 2900 | 30 | 1150×550×1050 | 292 |
CM2000/180a-2 | 2-50 | 2-6 | Ø180 | Ø90 | Ø40 | Ø12 | 2900 | 11 | 1000×550×1050 | 170 |
CM2000/180b-2 | 2-50 | 2-6 | Ø180 | Ø90 | Ø40 | Ø12 | 2900 | 15 | 1000×550×1050 | 195 |
CM2000/180c-2 | 2-50 | 2-8 | Ø180 | Ø90 | Ø40 | Ø12 | 2900 | 22 | 1000×500×1000 | 200 |
CM2000/140a-2 | 2-50 | 1-4 | Ø140 | Ø66 | Ø32 | Ø12 | 2900 | 7.5 | 980×500×970 | 140 |
CM2000/140b-2 | 2-50 | 1-4 | Ø140 | Ø66 | Ø32 | Ø12 | 2900 | 11 | 980×500×970 | 172 |
CM2000/140c-2 | 2-50 | 1-4 | Ø140 | Ø66 | Ø32 | Ø12 | 2900 | 15 | 980×500×970 | 185 |
CM2000/130-2 | 2-50 | 0.7-3 | Ø130 | Ø65 | Ø30 | Ø12 | 2900 | 7.5 | 930×400×960 | 138 |
CM2000/120-2 | 2-50 | 0.7-2.5 | Ø120 | Ø65 | Ø30 | Ø12 | 2900 | 5.5 | 880×400×960 | 132 |
CM2000/100-2 | 2-50 | 0.5-2 | Ø100 | Ø65 | Ø30 | Ø12 | 2900 | 5.5 | 750×400×950 | 130 |
CM2000/90-2 | 2-50 | 0.5-1 | Ø90 | Ø50 | Ø20 | Ø12 | 2900 | 4 | 730×380×960 | 110 |
CM2000/80-2 | 2-50 | 0.5-1 | Ø80 | Ø47 | Ø20 | Ø12 | 2900 | 3 | 730×380×960 | 105 |
CM2000/65-2 | 2-50 | 0.2-0.5 | Ø65 | Ø47 | Ø20 | Ø8 | 2900 | 2.2 | 520×350×850 | 85 |
CM2000/60-2 | 2-50 | 0.02-0.2 | Ø60 | Ø32 | Ø18 | Ø8 | 2900 | 1.1 | 500×350×830 | 68 |
管线式研磨打浆泵-沉淀法碳包覆白炭黑打浆高剪切胶体磨,碳包覆白炭黑橡胶混合胶体磨,碳包覆白炭黑橡胶研磨分散机,改性白炭黑胶体磨,改性白炭黑研磨设备,改性二氧化硅胶体磨,白炭黑胶体磨,改性白炭黑高剪切胶体磨(公司有样机供参观与试验,详情请接洽 浙江昊星机械设备制造有限公司 13857776588(微信QQ同手机号) 石墨烯纳米研磨分散机管线式研磨打浆泵-碳包覆白炭黑橡胶混合胶体磨采用淀粉、低聚糖、甘油等为原料,对白炭黑进行改性,在二氧化硅表面均匀包覆一层碳层,再经惰性气体或绝氧氛围中高温碳化得到一种以二氧化硅为核、碳为壳的核壳结构纳米粉末。与传统白炭黑相比,碳包覆白炭黑表面拥有独特的碳包覆层,赋予了白炭黑导电性,提高了白炭黑的结构性,改善了白炭黑与橡胶的相容性,且应用在轮胎中提高了轮胎的抗湿滑性能,摩擦生热小等特点。
白炭黑是一种超细微具有活性的二氧化硅粒子, 化学名称为水合无定形二氧化硅或胶体二氧化 硅, 是一种重要的精细无机化工产品. 根据制备方 法的不同, 白炭黑分为气相法白炭黑和沉淀法白炭黑气相法白炭黑主要采用四氯化硅在氢氧火焰中高温水解而制备, 沉淀法白炭黑主要采用硅酸钠与 无机酸中和沉淀反应而制备。
白炭黑具有特殊的表面结构( 带有表面羟基和 吸附水) , 特殊的颗粒形态( 粒子小, 比表面积大等) 和独特的物理化学性能, 广泛应用于橡胶, 塑料, 涂 料, 医药, 日用化工诸多领域. 然而, 由于白炭黑内部的聚硅氧和外表面存在 的活性硅醇基及其吸附水, 使其呈亲水性, 在有机 相中难以湿润和分散, 而且, 由于其表面存在羟基, 表面能较大, 聚集体总倾向于凝聚。

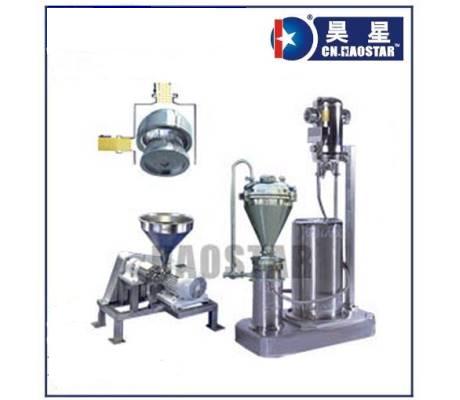

管线式研磨打浆泵CN.HAOSTAR改性白炭黑胶体磨,是昊星公司研发出来的新品,是由胶体磨和分散机组合而成的。将三级高剪切均质乳化机进行改装,我们将三级变跟为一级,然后在乳化头上面加配了胶体磨磨头,使物料可以先经过胶体磨细化物料,然后再经过乳化机将物料分散乳化均质。白炭黑既可以有效分散,又可以防止团聚。

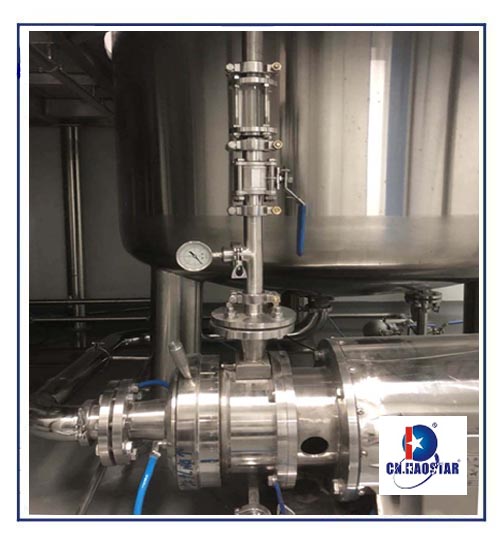

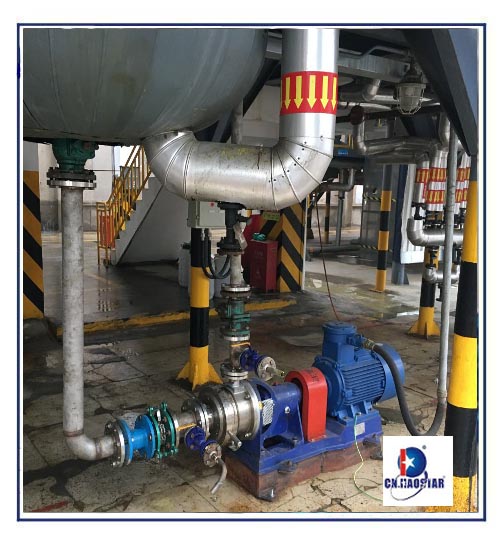

此款立卧式胶体磨系管线式研磨机泵型比普通的分体式胶体磨更适应连续性一体化自动化生产工艺流程。所以可以达到更好的分散湿磨效果。
改性白炭黑胶体磨-管线式研磨机是由胶体磨,乳化分散机组合而成的高科技产品。
第一级由具有精细度递升的三级(甚至四级)锯齿突起和凹槽。定子可以无限制的被调整到所需要的与转子之间的距离。在增强的流体湍流下,凹槽在每级都可以改变方向。
第二级由转定子组成。分散头的设计也很好地满足不同粘度的物质以及颗粒粒径的需要。在线式的定子和转子(乳化头)和批次式机器的工作头设计的不同主要是因为在对输送性的要求方面,特别要引起注意的是:在粗精度,中等精度,细精度和其他一些工作头类型之间的区别不光是指定转子齿的排列,还有一个很重要的区别是不同工作头的几何学特征不一样。狭槽数,狭槽宽度以及其他几何学特征都能改变定子和转子工作头的不同功能。根据以往的惯例,依据以前的经验指定工作头来满足一个具体的应用。
改性白炭黑胶体磨在设计上的突出优点在于:
1,采用管线式同心同轴泵型连续运行结构设计合理,相较其它分体式皮带驱动因摩擦损伤皮带轮或皮带丛而耗能和动力也大,所以高于好几倍的其他进口胶体磨的效能:
2,各种耐磨材料的精制而成的管线式研磨打浆泵CN.HAOSTAR改性白炭黑胶体磨动静磨盘(磨头,又称定转子)结构更精密并有独特设计,使之研磨作用力更大,效果更好。
3,发明创新技术的精密双端面机械密封拥有独特结构和特殊材质保证高速运转和使用寿命更长。
4,CN.HAOSTAR品牌的实验室专用机、中试型研磨机与大型工业管线式量产机型配置基本相同。各种工作头的种类及相应线速度相同,中试过程中的工艺参数在工业化后之后不用重新调整,从而将机器型号升级到工业化的过程中的风险降到最低。
管线式研磨打浆泵(改良白炭黑胶体磨)JM、CM参数表:
管线式胶体磨型号对照 | 流量L/H | 转速rpm | 线速M.s | 功率kw | 入/出口连接DN | |
企业标准 | 国际标准 | |||||
JM-W65-2 | CM2000/2 | 200 | 3000 | 23 | 2.2 | DN25/DN15 |
JM-W80-2 | CM2000/3 | 1000 | 3000 | 23 | 3 | DN25/DN20 |
JM-W100-2 | CM2000/4 | 2000 | 3000 | 23 | 5.5 | DN32/DN25 |
JM-W120-2 | CM2000/5 | 3000 | 3000 | 23 | 5.5 | DN40/DN25 |
JM-W140-2 | CM2000/6 | 4000 | 3000 | 25 | 7.5 | DN50/DN32 |
JM-W140b-2 | CM2000/8 | 5000 | 3000 | 25 | 11 | DN50/DN32 |
JM-W180-2 | CM2000/10 | 8000 | 3000 | 25 | 15 | DN65/DN40 |
JM-W200-2 | CM2000/20 | 15000 | 3000 | 25 | 22 | DN80/DN50 |
JM-W250-2 | CM2000/30 | 30000 | 3000 | 25 | 37 | DN125/DN65 |
JM-W320-2 | CM2000/40 | 50000 | 3000 | 25 | 45 | DN150/DN100 |
JM-W400-2 | CM2000/45 | 60000 | 3000 | 25 | 75 | DN150/DN125 |
JM-W500-2 | CM2000/50 | 80000 | 3000 | 25 | 90/110 | DN200/DN150 |
注*企业标准的管线式胶体磨与国际标准分体式胶体磨的优点: 由电动机采用B35电机直联轴同心连接精密度高,高节能,体积小,管线简便等特性,同时流量可以被调节到最大允许量的10-20%。 |
表中上限处理量是指介质为“水”的测定数据。
* HAOSTARS COLLOIDS MILL各机型系列产品在不影响基本结构及性能的改进时,恕不另行通知 *
